رسم هندسي لمحل تجاري
يذهب .... ولا يعود ;) خدمة احترافية لإعداد الرسم الهندسي المطلوب لترخيص محل تجاري لأي نشاط
اطلب الخدمة 01014490054 امسح الكود ، ثم اضغط زر الاتصال من هاتفك
01014490054 خصم
1000 جنيه
على الرسم الهندسي للمحل التجاري عند حجز معاينة خلال الأيام الثلاثة الأولى من الشهر
تم حجز 0 عروض من أصل 15 عرض
اضغط على أي موعد متاح لاختياره مباشرة داخل النموذج.
خبرة
5 سنوات
مرة واحدة تكفي
هدف الخدمة أن يتم إعداد الرسم الهندسي بصورة واضحة ومطابقة للواقع من البداية، بحيث لا يدخل ملف الترخيص في دوامة تعديل الرسومات أو إعادة الرفع أو اختلاف الرسم عن حالة المحل وقت المعاينة.
01
عدد 3 نسخ من الرسم الهندسي للمحل مختومة بختم مهندس نقابي
02
تسليم الرسم الهندسي في اليوم التالي للمعاينة
03
دقة تطابق الواقع
04
التسليم في موقعك مجانا
2500 جنيه
قيمة خدمة إعداد الرسم الهندسي لترخيص محل تجاري
طريقة السداد
مقدم أتعاب 1500 جنيه والباقي عند الاستلام

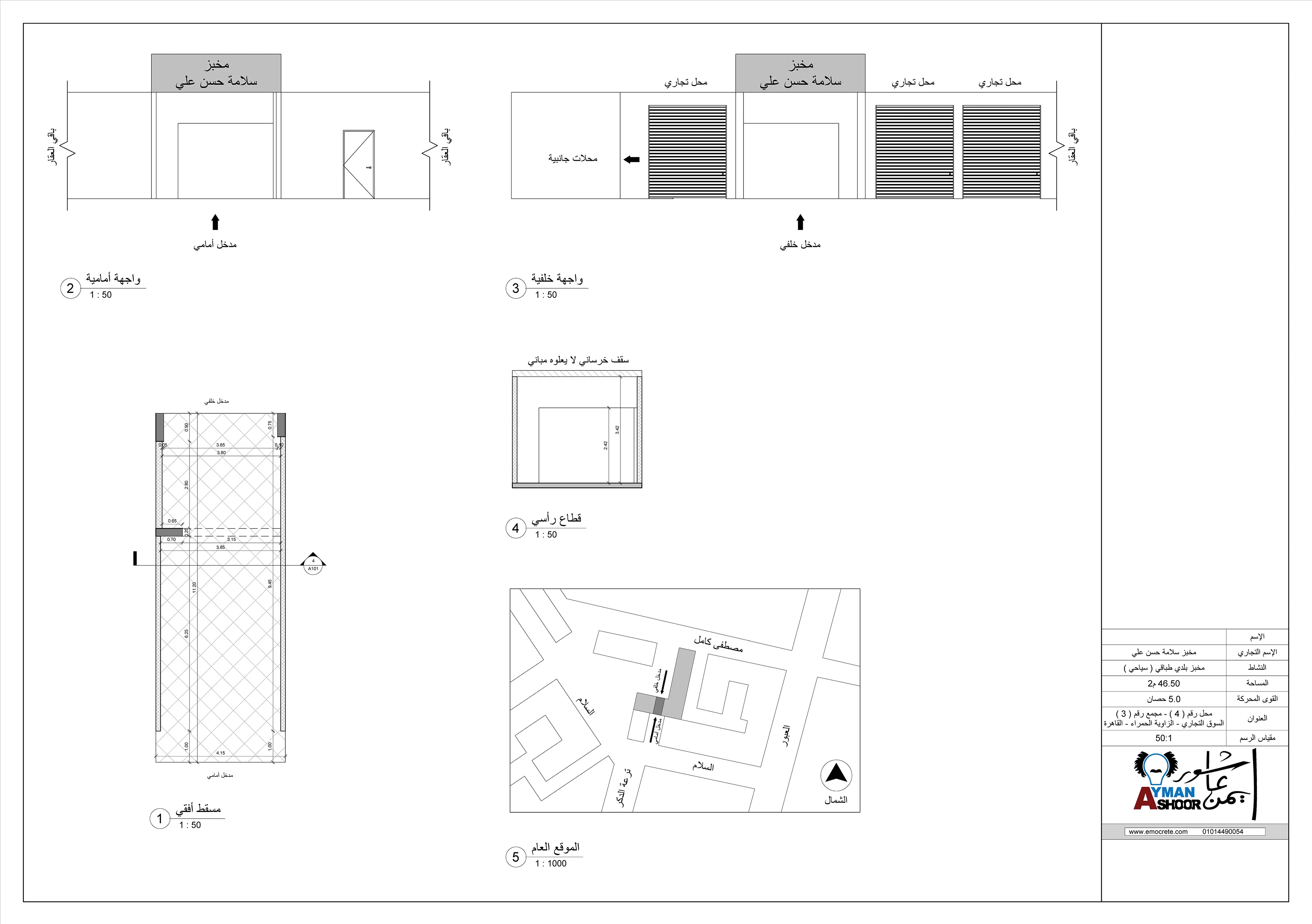

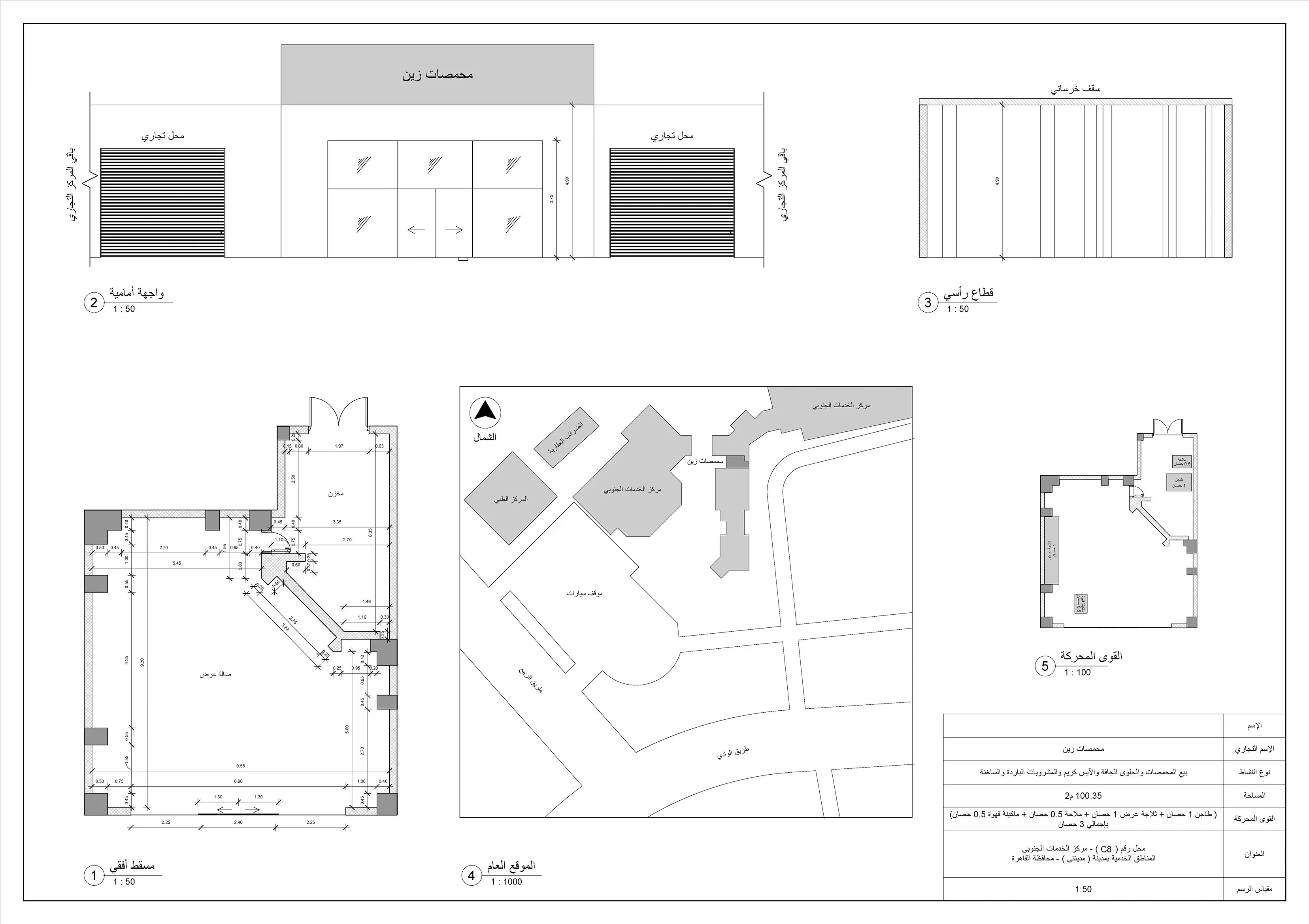

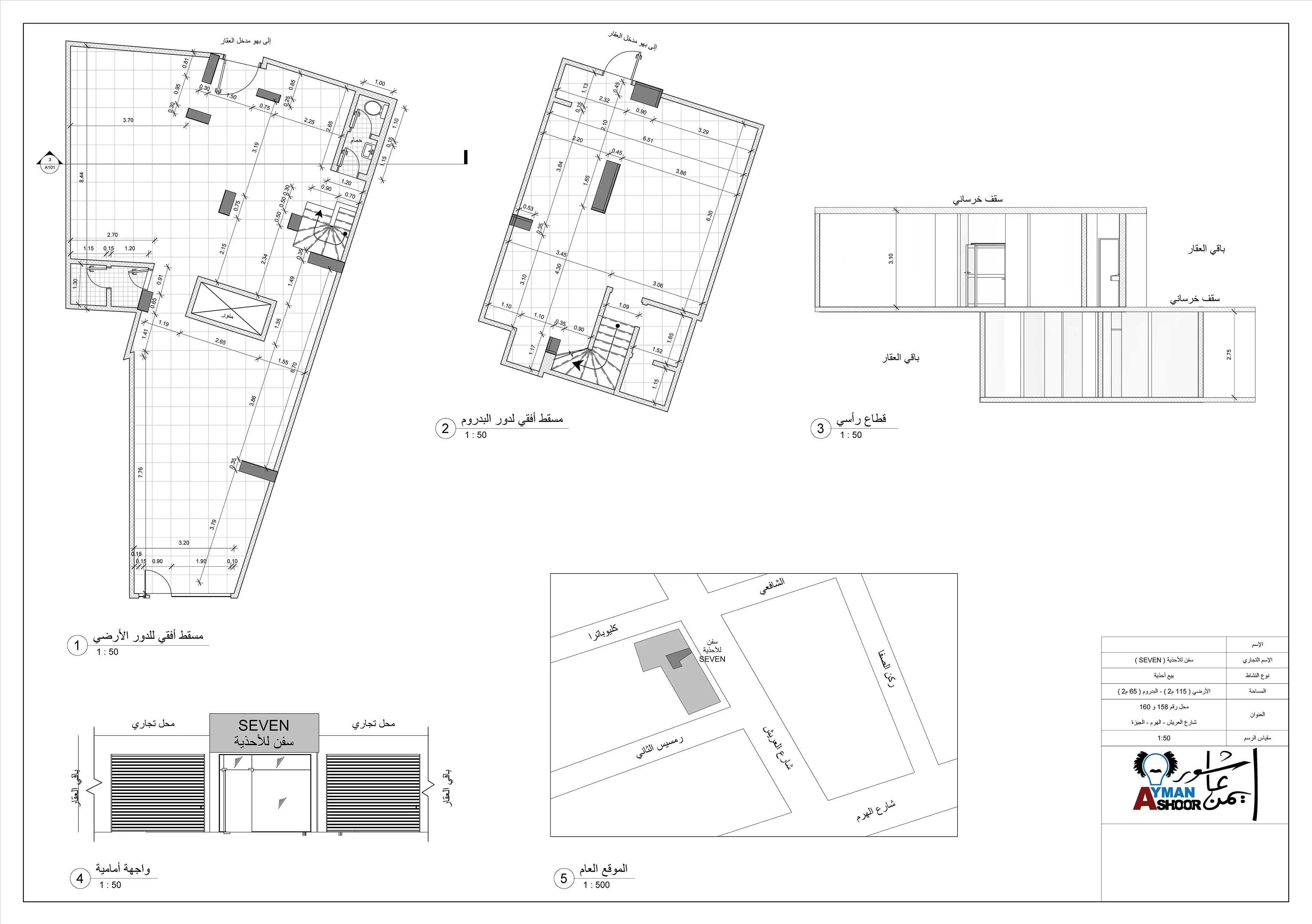

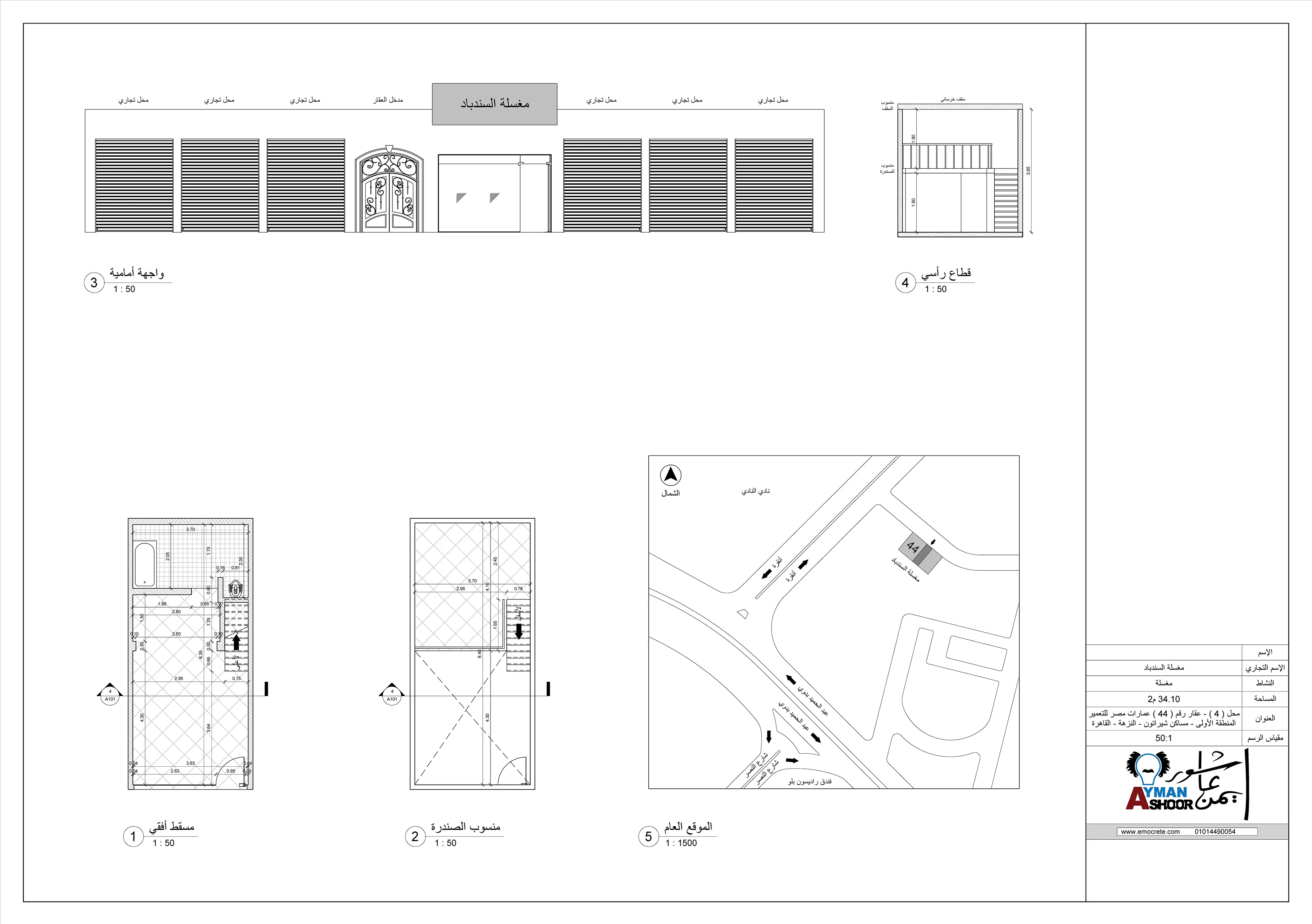

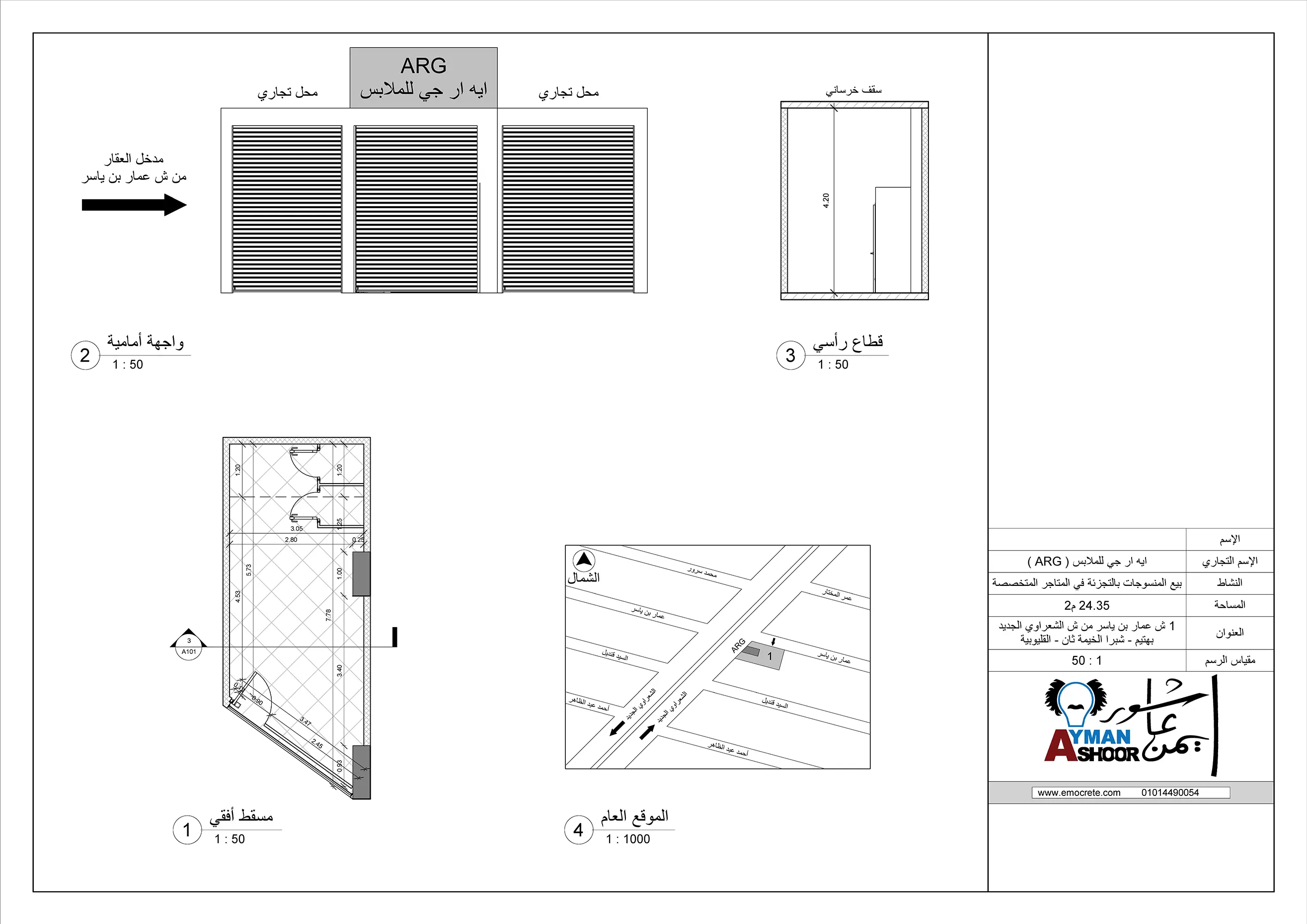

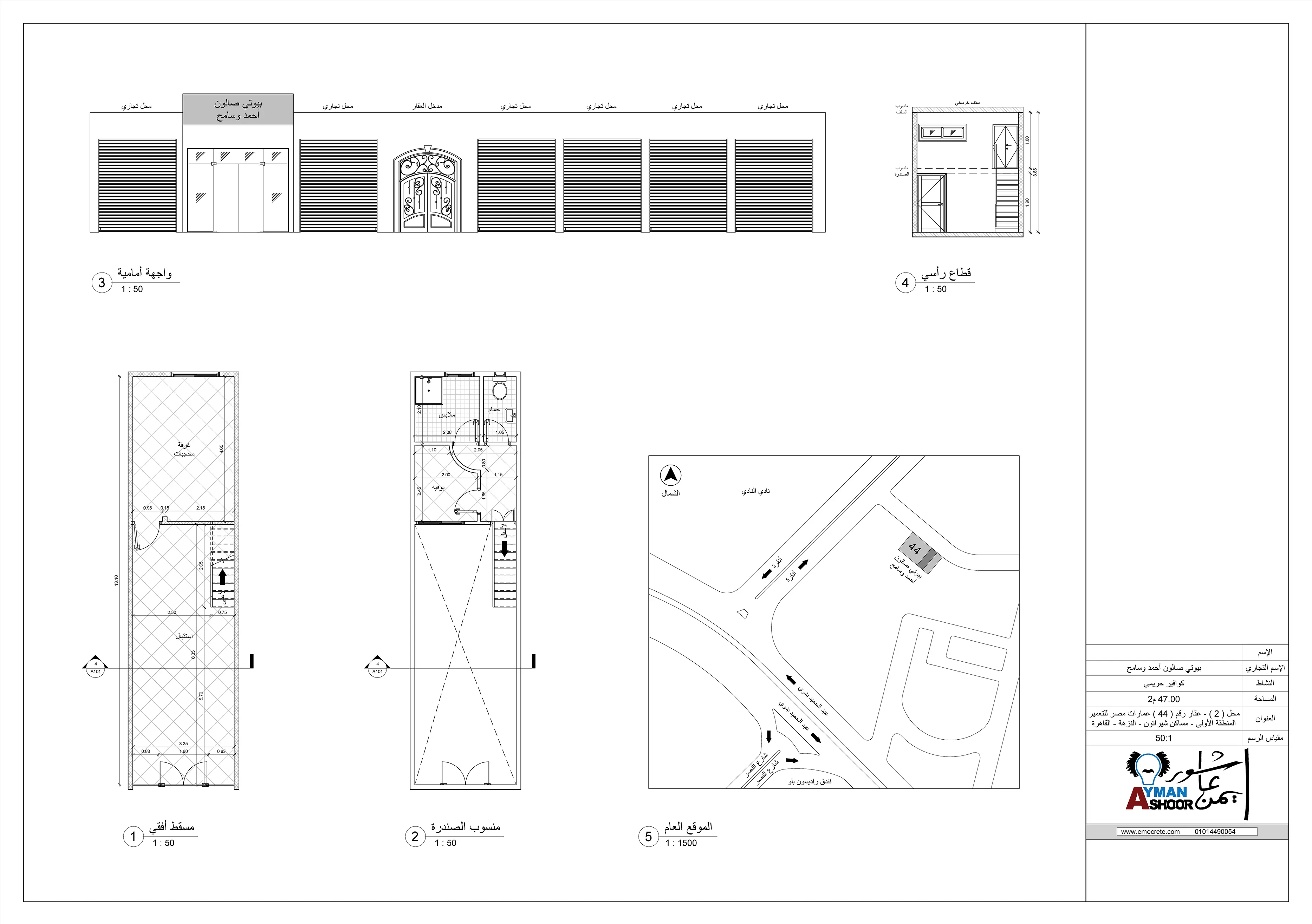

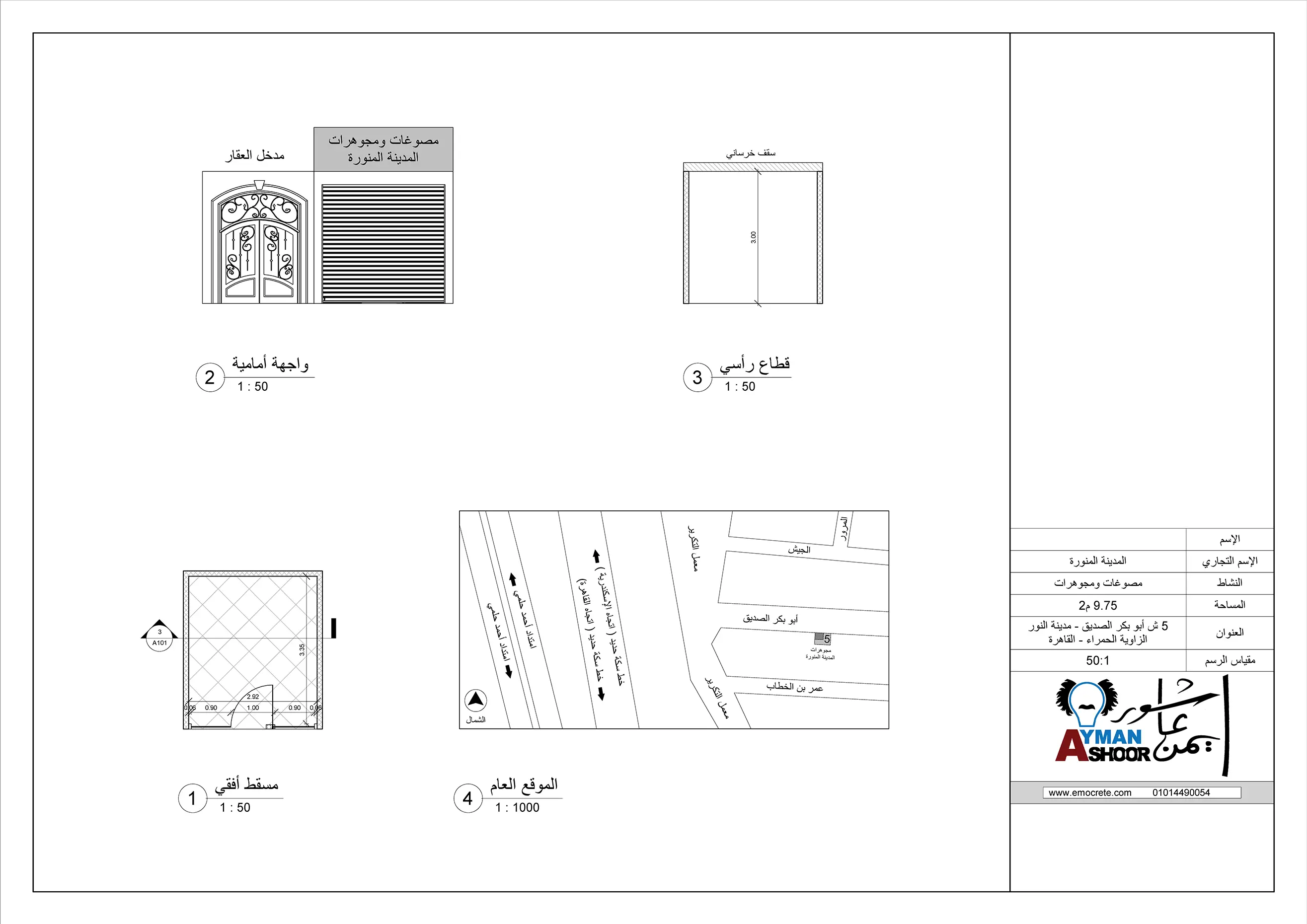

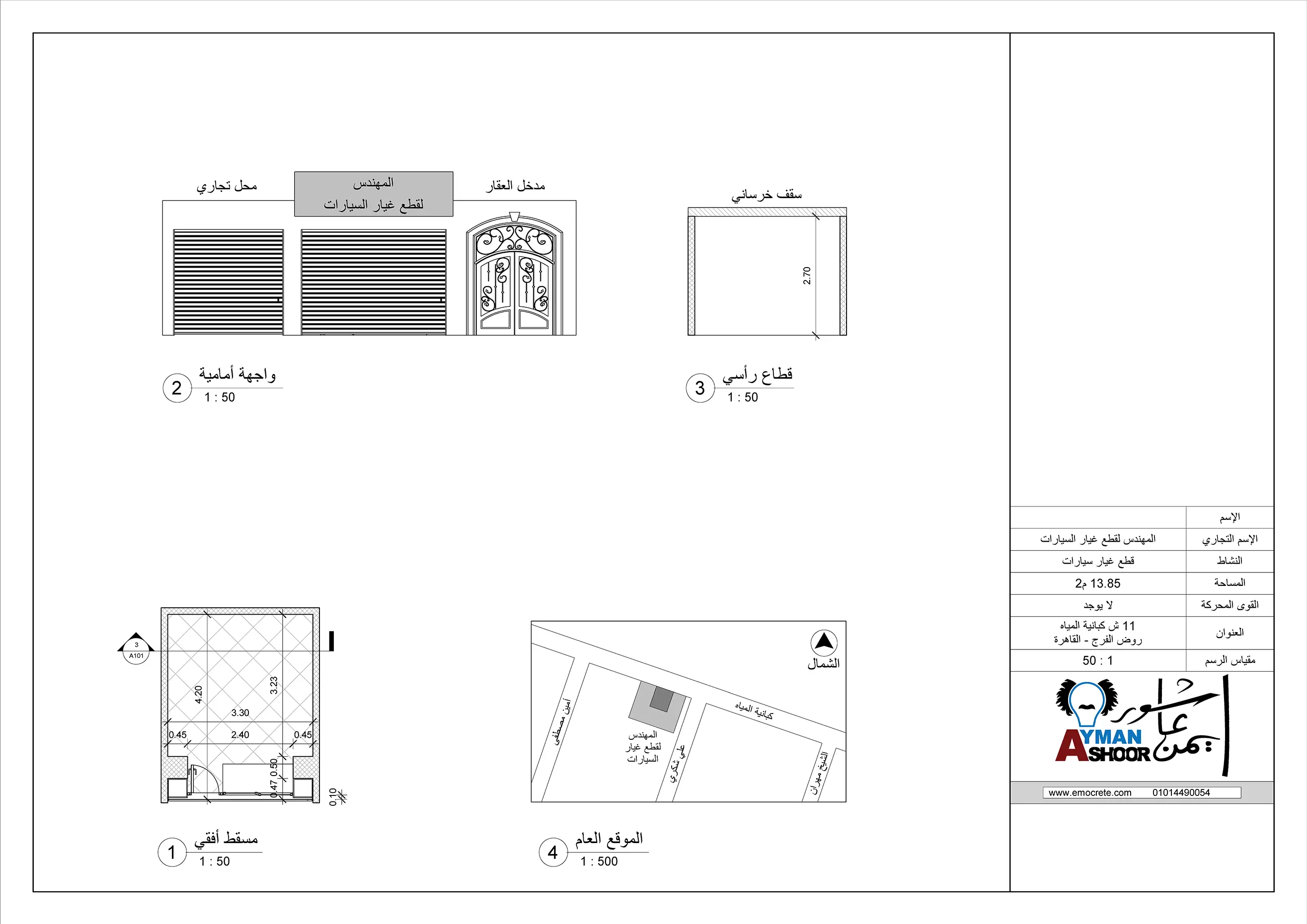

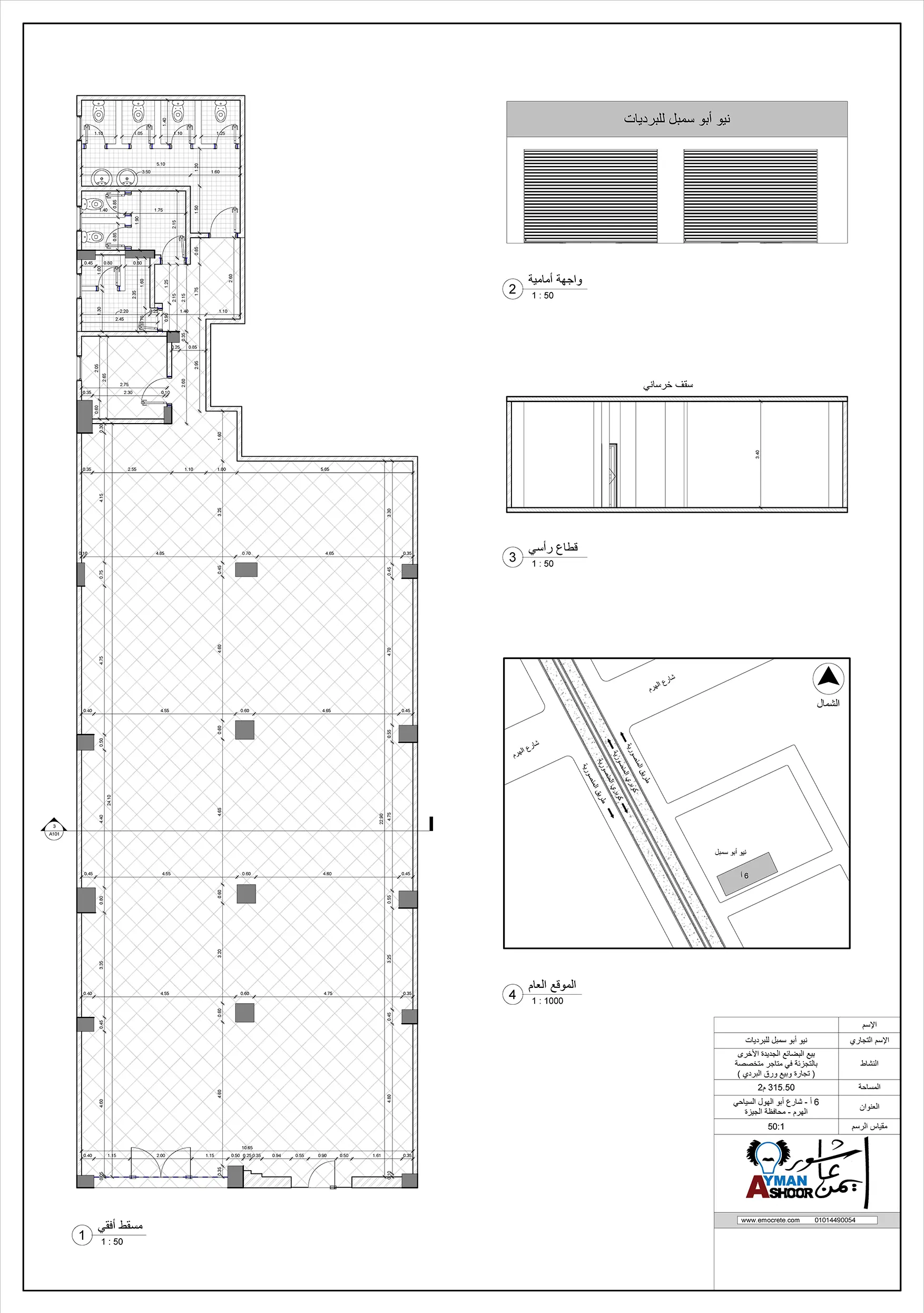

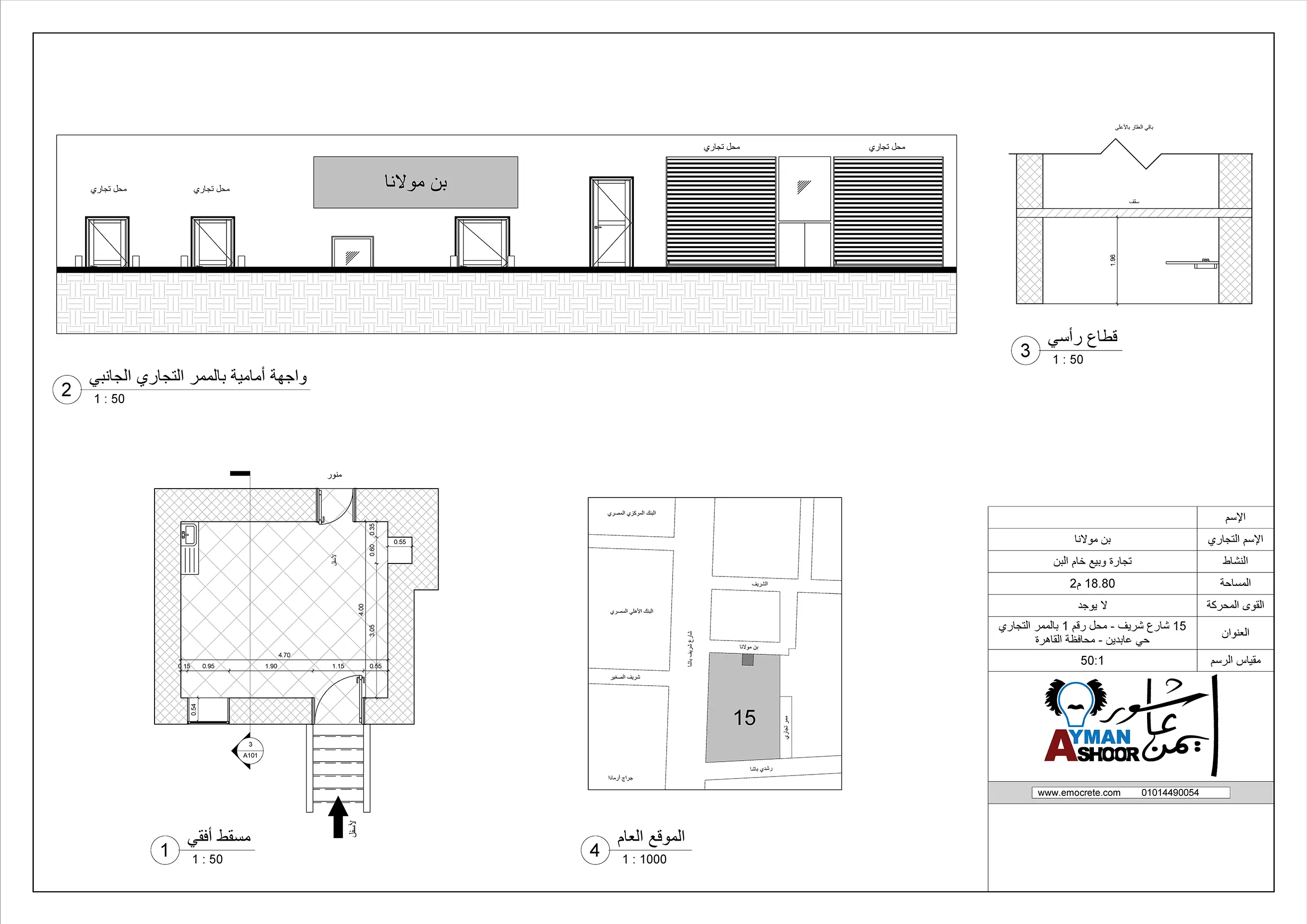

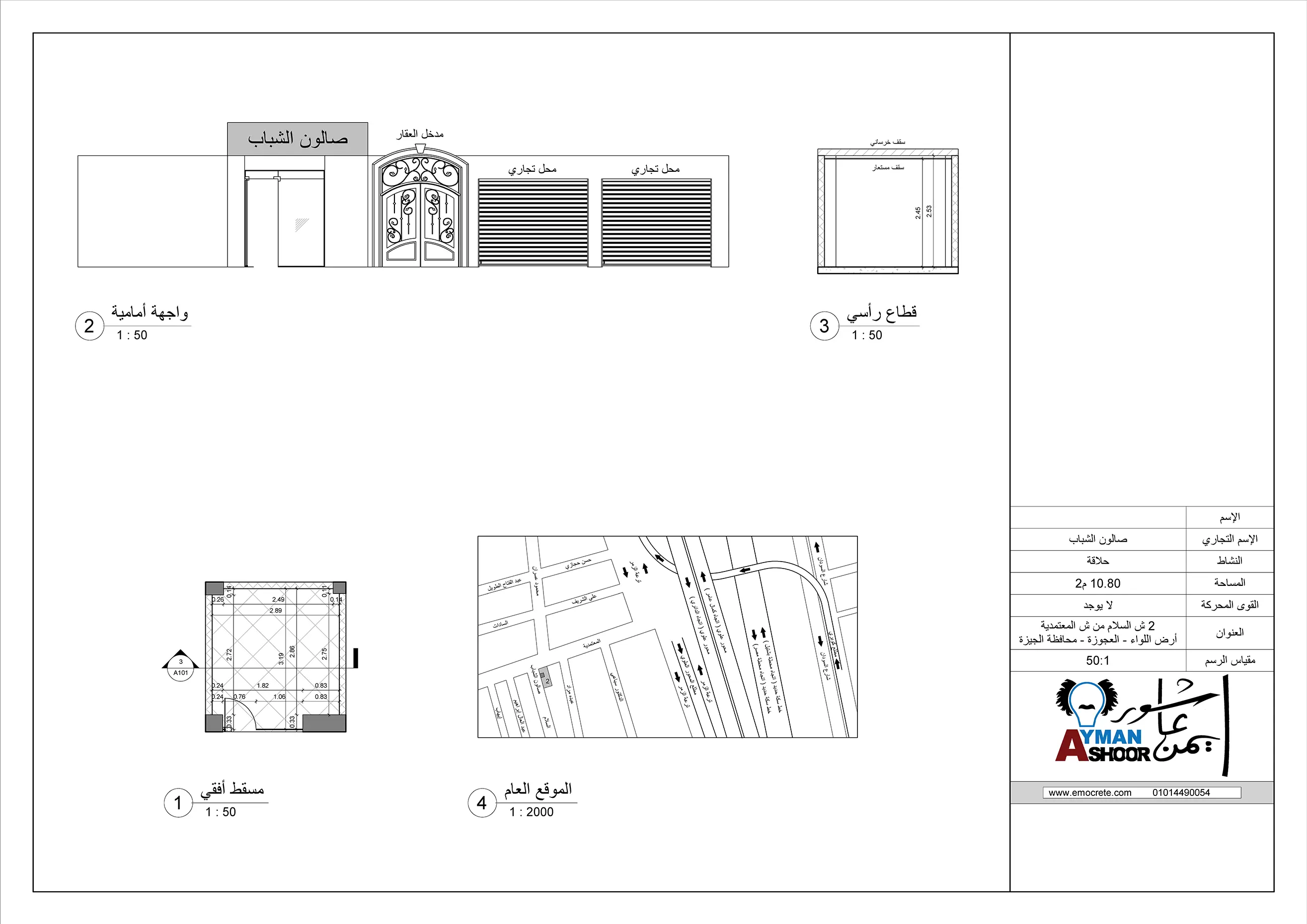

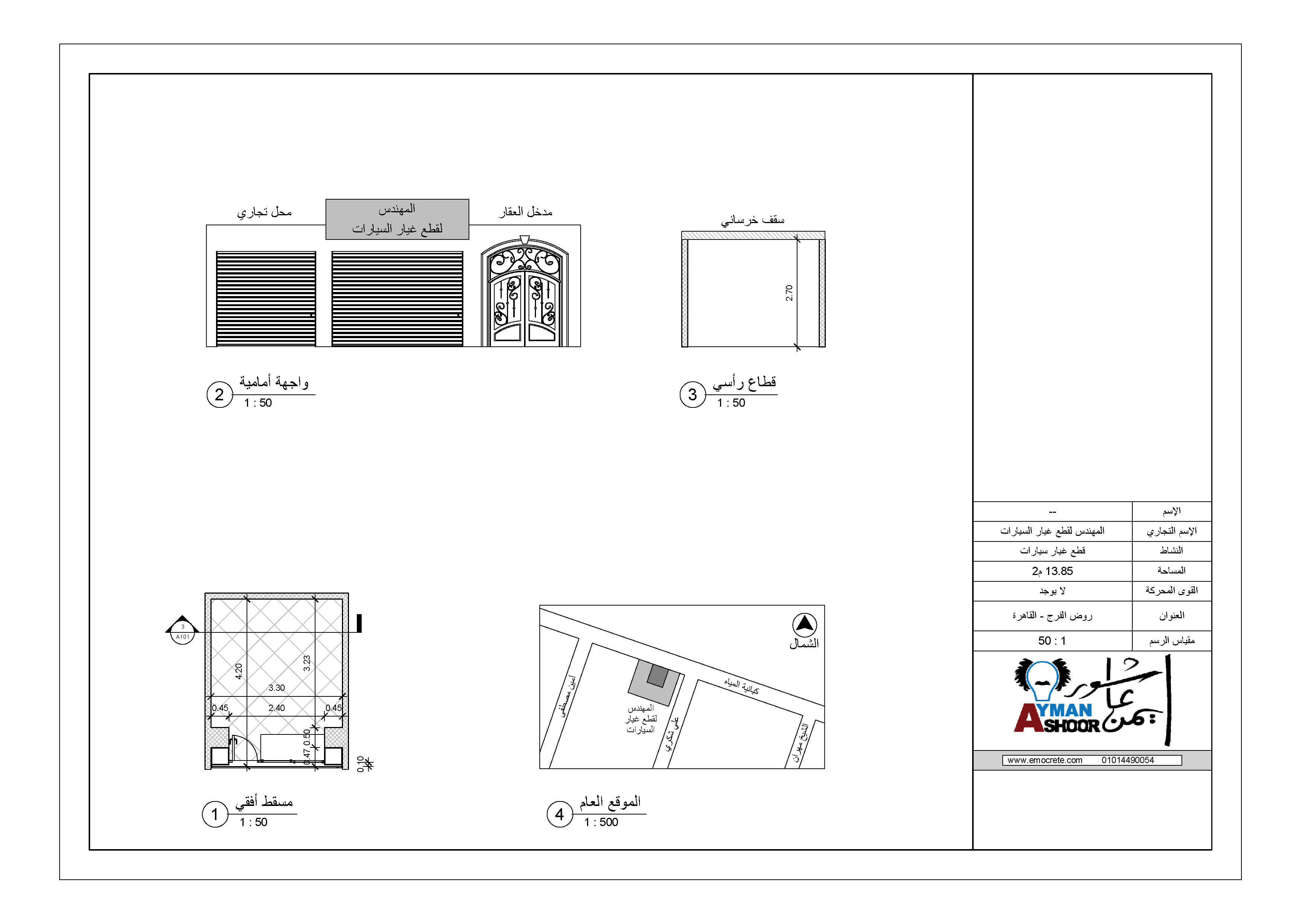

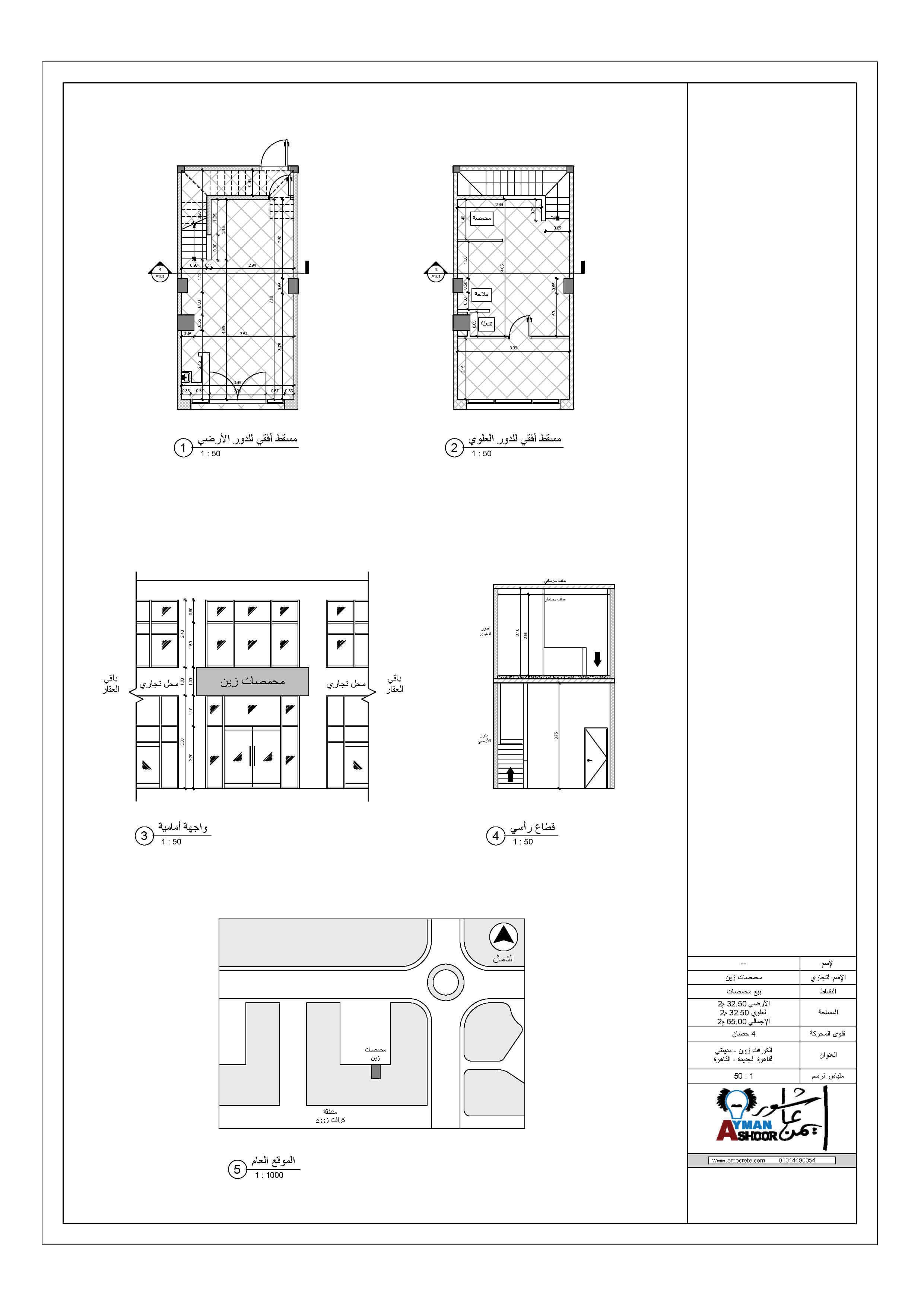

01014490054 مكونات اللوحة المطلوبة
كل عنصر في الرسم يخدم نقطة مراجعة مختلفة عند فحص ملف الترخيص أو عند مطابقة المحل على الطبيعة
- مسقط أفقي
- موضح به المساحة الكلية والأبعاد الخارجية والداخلية وطريقة توزيع الفراغات الداخلية وأماكن الأعمدة وأبعاد المداخل والمنافذ.
- قطاع رأسي
- موضح به ارتفاع الأرضية بالنسبة للطريق وعدد مستويات الأرضية الداخلية وارتفاعات السقف عند كل مستوى.
- واجهة المحل
- موضح بها مدخل المحل التجاري واللافتة النهائية بالاسم التجاري المعتمد لصاحب الترخيص بالإضافة لموقع المحل بالنسبة لمدخل العقار وترتيبه بالنسبة للمحلات المجاورة بنفس العقار.
- كروكي الموقع العام
- وهو خريطة مبسطة تبين الموقع العام للمحل التجاري وعلاقته بالمباني المجاورة والطرق المحيطة.
الرسم يشرح ما لا يظهر في الأوراق
عقد الإيجار أو الملكية يثبت شغل العين، لكن الرسم الهندسي يشرح المساحة، المدخل، الواجهة، توزيع الفراغات، علاقة المحل بالشارع، وموقعه بالنسبة للعقار والمجاورات. لذلك تعتمد مراجعة الملف على الرسم لفهم المحل فنيًا وليس إداريًا فقط.
المعاينة تقارن اللوحة بالواقع
عند المعاينة لا تكفي لوحة جميلة أو منسقة؛ المطلوب أن تطابق اللوحة حالة المحل الفعلية. اختلاف فتحة باب، مساحة داخلية، تقسيم، منسوب، لافتة، أو كروكي موقع قد يسبب ملاحظة تحتاج تعديلًا قبل استكمال مسار الترخيص.
بيانات الرفع الأساسية
كل بند من هذه البنود يظهر أثره داخل المسقط أو القطاع أو الواجهة أو كروكي الموقع
- الأبعاد والمساحة
- قياس أطوال المحل الداخلية والخارجية، تحديد المساحة الصافية، وبيان الفواصل أو الأعمدة أو المناور أو الفراغات المؤثرة على التشغيل.
- المداخل والمنافذ
- تحديد عرض المدخل، اتجاه الفتح، علاقة المدخل بالشارع أو الممر، ووجود أي مداخل خلفية أو فتحات تهوية أو شبابيك.
- القطاع والمناسيب
- تسجيل ارتفاعات السقف، منسوب أرضية المحل بالنسبة للطريق، وأي اختلاف في مستويات الأرضية الداخلية.
- الواجهة واللافتة
- توضيح فتحة المحل، ترتيب المحل بالنسبة للمحلات المجاورة، ومكان اللافتة النهائية التي تحمل الاسم التجاري.
- الموقع العام
- إعداد كروكي مبسط يوضح موقع المحل بالنسبة للشارع والمباني والطرق المحيطة، حتى يسهل ربط العنوان بالواقع.
رسم لا يطابق المحل
أخطر خطأ أن تكون اللوحة مأخوذة من تصور عام أو من عقد قديم أو من رسم غير محدث، بينما حالة المحل الفعلية تغيرت في التقسيم أو المساحة أو الفتحات.
إهمال الواجهة
واجهة المحل ليست شكلًا تجميليًا فقط؛ هي توضح المدخل واللافتة وموضع المحل بالنسبة للعقار والمحلات المجاورة، وهي جزء مهم من قراءة النشاط من الخارج.
كروكي موقع غير مفهوم
الكروكي الضعيف قد يجعل العنوان غير قابل للمطابقة بسهولة، خصوصًا في الشوارع الجانبية أو المحلات داخل ممر أو داخل عقار له أكثر من واجهة.
غياب المناسيب والارتفاعات
القطاع الرأسي يوضح ارتفاعات السقف ومنسوب الأرضية، وهي بيانات قد تؤثر في قبول النشاط أو في قراءة الاشتراطات الفنية والتهوية والتجهيز.
معاينة ورفع أبعاد
زيارة المحل ورفع الأبعاد والفتحات والمناسيب والواجهة والعلاقة بالموقع العام قبل إعداد الرسم.
إعداد عناصر اللوحة
تجهيز المسقط الأفقي والقطاع الرأسي والواجهة وكروكي الموقع العام بصياغة مناسبة لملف ترخيص المحل التجاري.
مراجعة منطق الرسم
مطابقة الرسم مع النشاط والعنوان وحالة المحل حتى لا يظهر تعارض واضح بين اللوحة وباقي المستندات.
01014490054 خصم
1000 جنيه
على الرسم الهندسي للمحل التجاري عند حجز معاينة خلال الأيام الثلاثة الأولى من الشهر
تم حجز 0 عروض من أصل 15 عرض
اضغط على أي موعد متاح لاختياره مباشرة داخل النموذج.
أسئلة شائعة عن الرسم الهندسي لمحل تجاري
إجابات مختصرة على أكثر الأسئلة التي تظهر قبل طلب الرسم الهندسي للترخيص
هل الرسم الهندسي مطلوب لكل محل تجاري؟
تختلف المتطلبات حسب الجهة والنشاط وحالة المحل ومساحته، لكن الرسم الهندسي يظهر كثيرًا ضمن ملفات الترخيص، خصوصًا عندما تحتاج الجهة إلى توصيف المساحة والواجهة والقطاع والموقع العام أو مطابقة المحل على الطبيعة.
ما الفرق بين الكروكي والرسم الهندسي؟
الكروكي عادة يوضح الموقع العام وعلاقة المحل بالشوارع والمباني المجاورة، أما الرسم الهندسي فيشمل المسقط الأفقي والقطاع والواجهة وتفاصيل الأبعاد والمناسيب والتوزيع الداخلي.
هل يمكن إعداد الرسم من صور المحل فقط؟
الصور تساعد في الفهم، لكنها لا تكفي لإعداد رسم دقيق للترخيص. يجب رفع الأبعاد والمداخل والمناسيب والواجهة والموقع حتى يكون الرسم مطابقًا للحالة الفعلية.
متى أحتاج تعديل الرسم بعد استلامه؟
يحتاج الرسم إلى تعديل إذا تغير تقسيم المحل أو الواجهة أو اللافتة أو الفتحات أو أي عنصر مؤثر قبل المعاينة، أو إذا طلبت الجهة المختصة استيفاءً محددًا في اللوحة.
