رسم هندسي لصيدلية

خدمة إعداد الرسم الهندسي المطلوب لترخيص صيدلية جديدة اللازم للتقديم للمعاينة الأولى معتمد بختم مهندس نقابي ، والرسم الهندسي للمعاينة الثانية أو تعديل الرسم الهندسي للصيدلية معتمد بختم نقابة المهندسين

للطلب والاستفسار 01014490054 امسح الكود، ثم اضغط زر الاتصال من هاتفك QR Code للاتصال بالمجموعة الهندسية

01014490054

سنوات خبرة

120

مشروع

خلال يوم واحد

سنوات خبرة

120

مشروع

خلال يوم واحد

مراحل الرسم الهندسي المطلوب لترخيص صيدلية جديدة

يتم تقديم الرسم الهندسي للصيدلية مرتين ، أحدهما يرسل كمرفق بطلب ترخيص الصيدلية عند التقديم ، والثاني يقدم كنسخة أخيرة مطابقة للواقع النهائي الذي سيتم تشغيل الصيدلية عليه

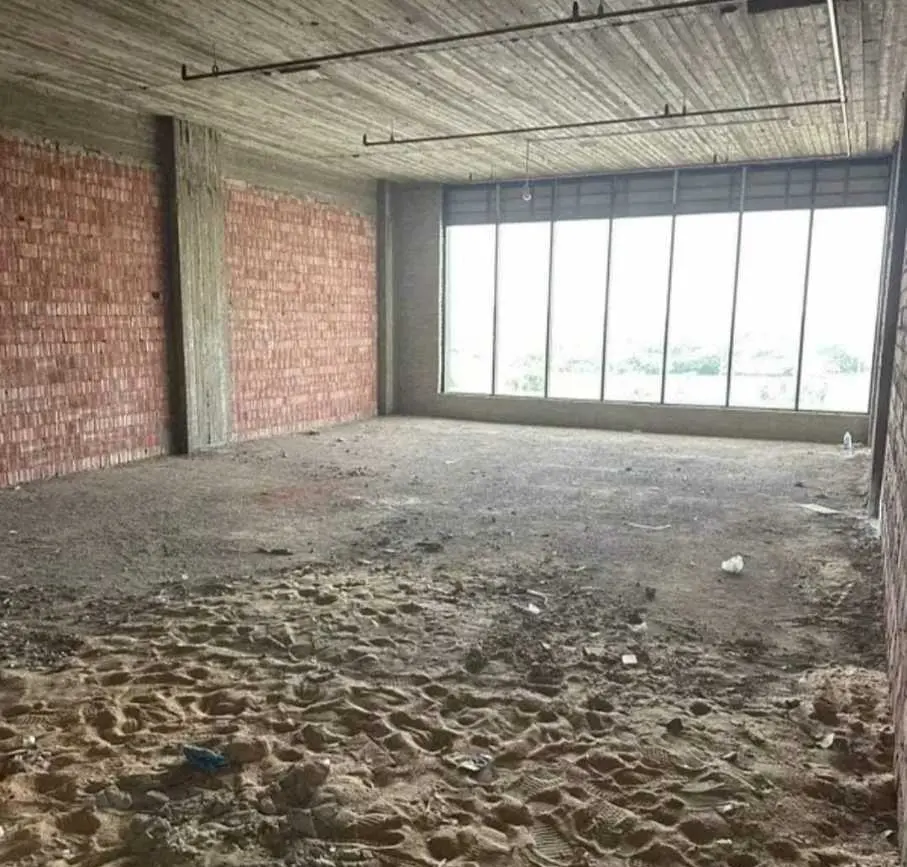

الرسم الهندسي للمعاينة الأولى

يوفر الرسم الهندسي للمعاينة الأولى للصيدلية المعلومات المبدئية التي توضح صلاحية مقر الصيدلية للترخيص ، واستيفاءه للشروط الثلاثة الأساسية التي يجب توفرها في مقر الصيدلية وهي :

بيان تحقق شرط المسافة لأقرب صيدلية وتوضيح موقعها وشكل المسار بين الصيدلية الأخرى والصيدلية المطلوب ترخيصها وأن طول المسافة بين الصيدليتين أكبر من 100 م .
بيان تحقق شرط مساحة الصيدلية من خلال توضيح أبعاد الصيدلية من الداخل والتي يجب أن تكون مساحتها أكبر من 25 م2 .
بيان تحقق شرط ارتفاع الصيدلية وأنه يزيد عن 2.6 م .

الرسم الهندسي للمعاينة الثانية

يحتوي الرسم الهندسي للمعاينة الثانية للصيدلية على نفس عناصر الرسم الهندسي للمعاينة الأولى ، ولكن بما يطابق الوضع والأبعاد النهائية للصيدلية بعد اكتمال أعمال التشطيبات والتعديلات التي قد ينفذها الصيدلي صاحب الترخيص مثل إضافة حمام أو معمل أو كليهما .

شروط الرسم الهندسي المطلوب لترخيص صيدلية

يجب أن يتضمن الرسم الهندسي لترخيص الصيدلية عدة عناصر رئيسية لتوصيف مقر الصيدلية ، حيث يوضح الرسم الهندسي للمعاينة الأولى مدى استيفاء مقر الصيدلية للشروط القانونية المطلوبة لترخيص الصيدليات وهي ( المسافة - المساحة - الارتفاع ) ، وبناءا على محتوى الرسم الهندسي يتم عمل المعاينة الأولى للصيدلية وتحديد مدى صلاحية الموقع المبدئية لفتح صيدلية . ويوضح الرسم الهندسي للمعاينة الثانية مدى استيفاء المقر للشروط الصحية الخاصة بحوض المعمل والحمام إن وجد

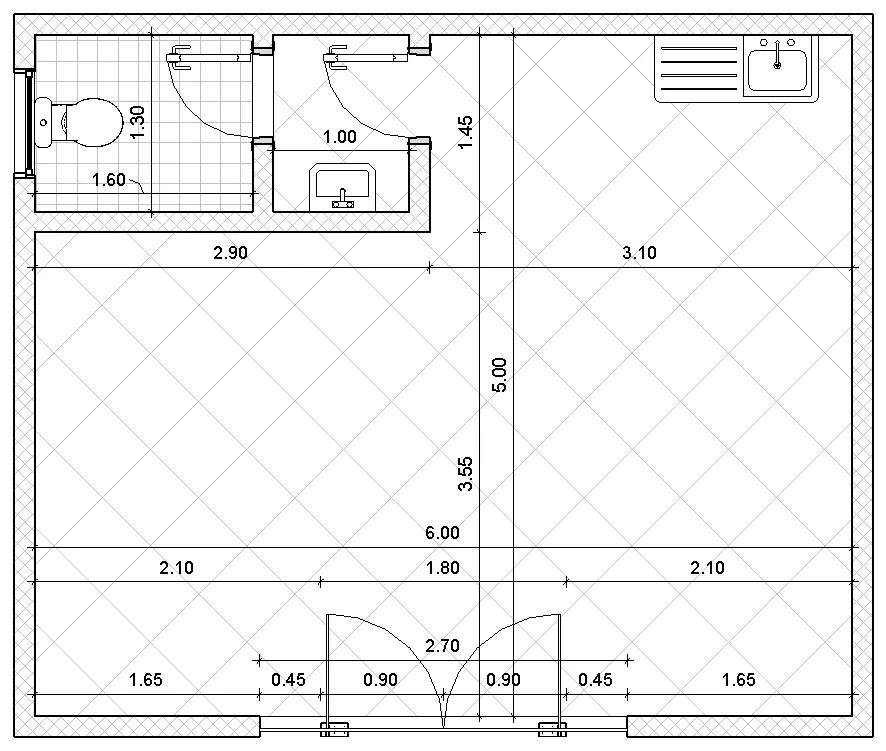

1- مسقط أفقي للصيدلية

المسقط الأفقي هو أهم جزء في الرسم لأنه يوضح المساحة والأبعاد وطريقة توزيع الفراغات داخل العين.

المساحة الكلية والمساحة الصافية القابلة للاستخدام.
الأبعاد الخارجية والداخلية وسمك الحوائط المؤثرة.
أماكن الأعمدة والبروزات والمداخل والمنافذ.
موقع وأبعاد الحمام أو المعمل إن وجدا، وطريقة الصرف المستخدمة.

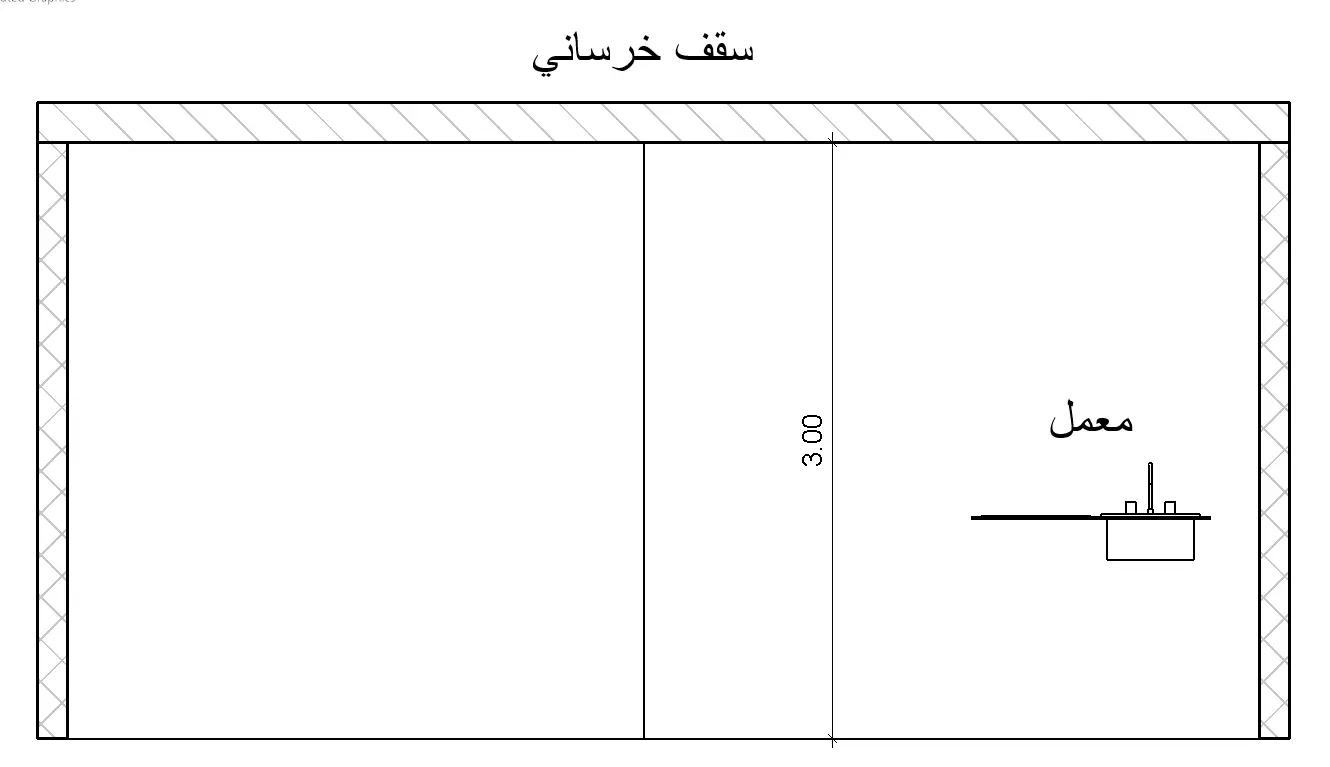

2- قطاع رأسي للصيدلية

القطاع الرأسي يوضح علاقة أرضية الصيدلية بالطريق والارتفاعات الداخلية، وهي نقاط مؤثرة في قبول المقر.

ارتفاع أرضية الصيدلية بالنسبة للطريق العام.
عدد مستويات الأرضية الداخلية إن وجدت.
ارتفاعات السقف عند كل مستوى.
تأثير السقف المستعار أو أي تجهيز يقلل الارتفاع الصافي.

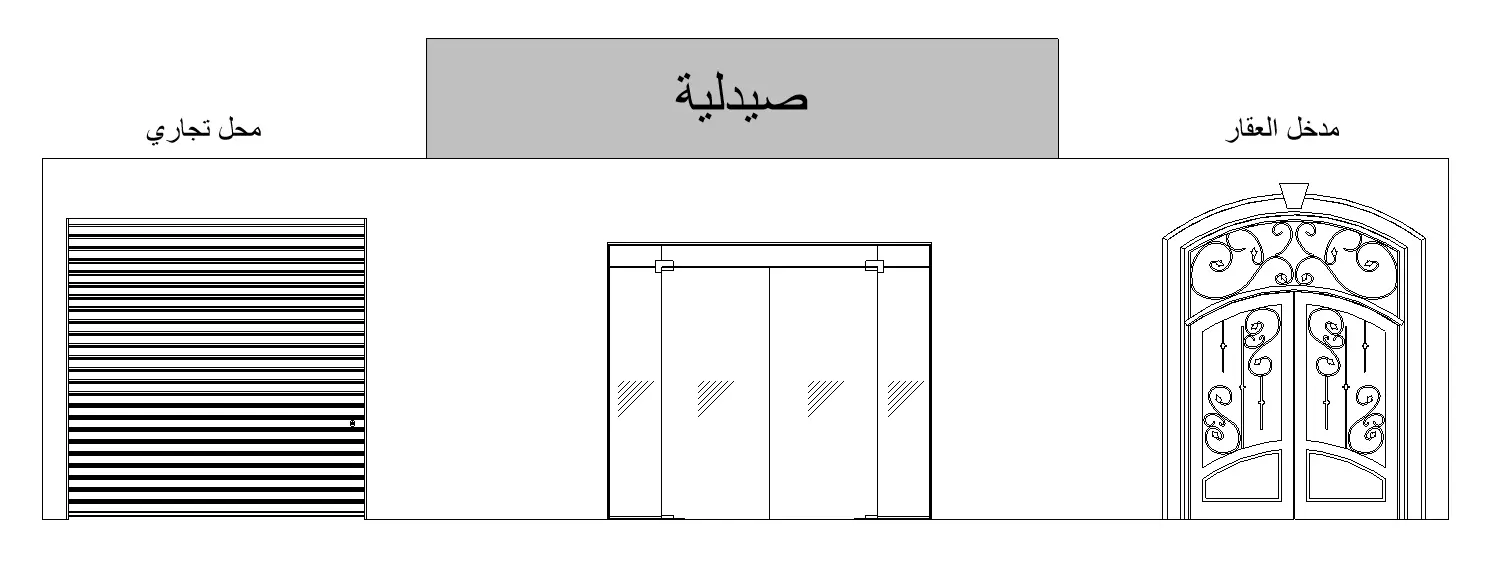

3- واجهة الصيدلية

الواجهة تربط الرسم بالشكل الخارجي الفعلي للمحل وتوضح مكان المدخل واللافتة والعلاقة بالمداخل والمحال المجاورة.

مدخل الصيدلية وعرضه وموقعه من الواجهة.
اللافتة النهائية بالاسم التجاري المعتمد لصاحب الترخيص.
موقع الصيدلية بالنسبة إلى مدخل العقار.
ترتيب الصيدلية بالنسبة للمحال المجاورة داخل نفس العقار.

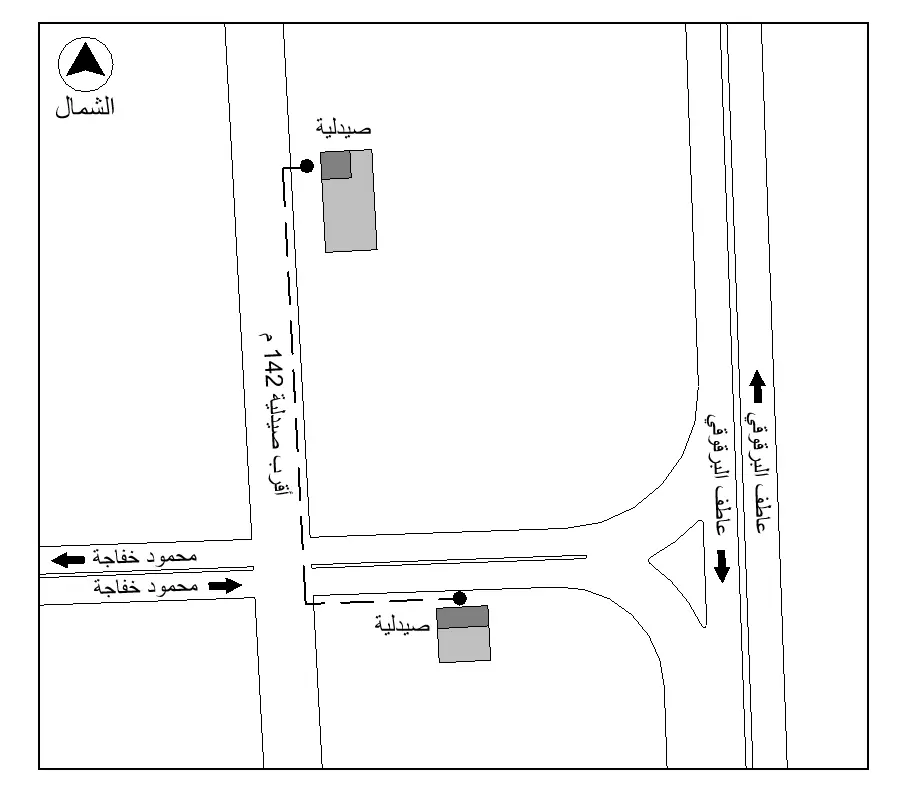

4- كروكي الموقع العام

كروكي الموقع العام يوضح موقع الصيدلية داخل شبكة الشوارع وعلاقتها بالصيدليات المحيطة والطرق المؤدية إليها.

الموقع العام للصيدلية والشارع أو الشوارع المؤدية إليها.
الصيدليات المجاورة في المنطقة المحيطة عند الحاجة لتوضيح شرط المسافة.
مسار الحركة بين الصيدلية المطلوب ترخيصها وأقرب صيدلية مرخصة.
المعالم أو التقاطعات التي تساعد لجنة المعاينة على قراءة الموقع.

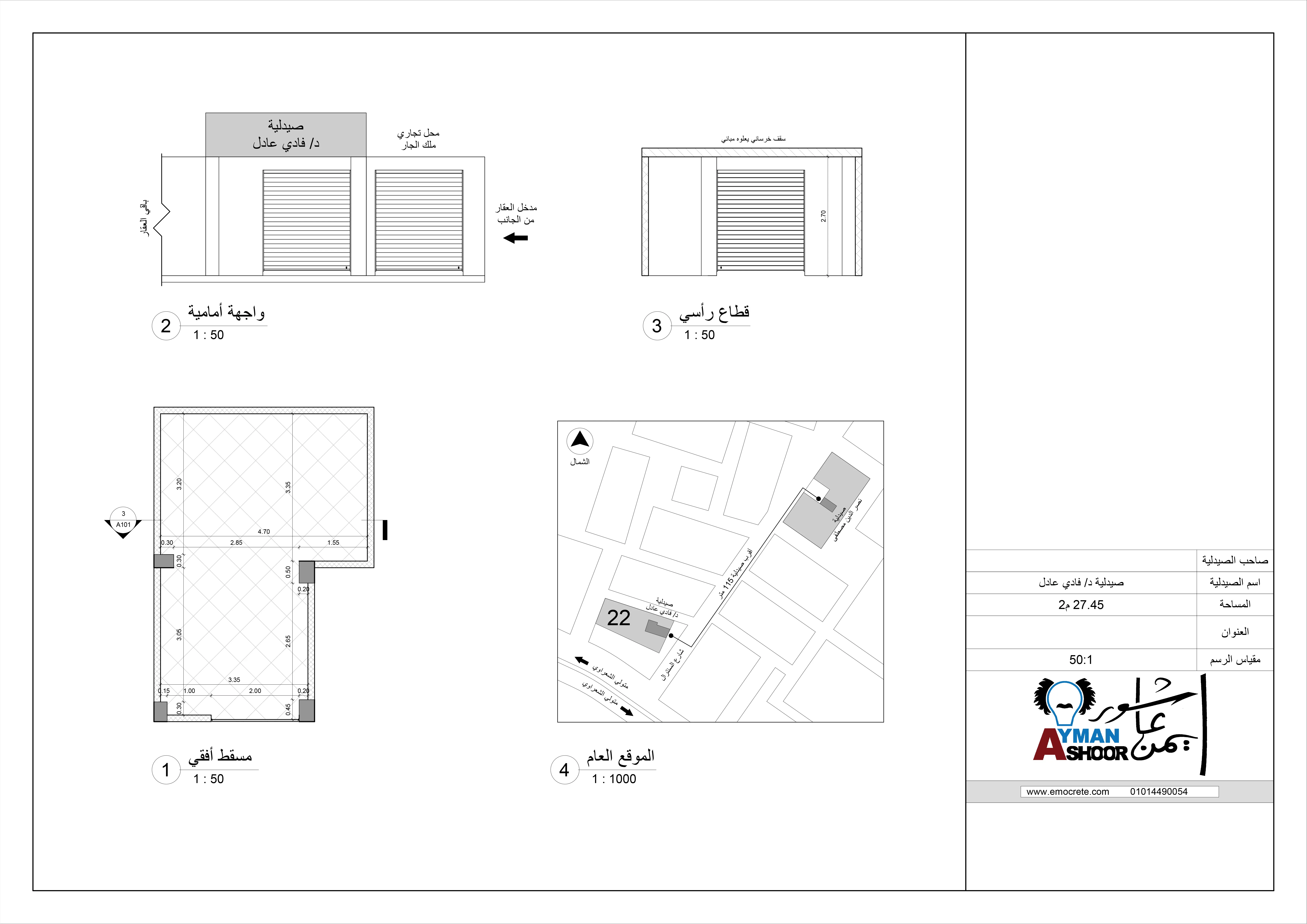

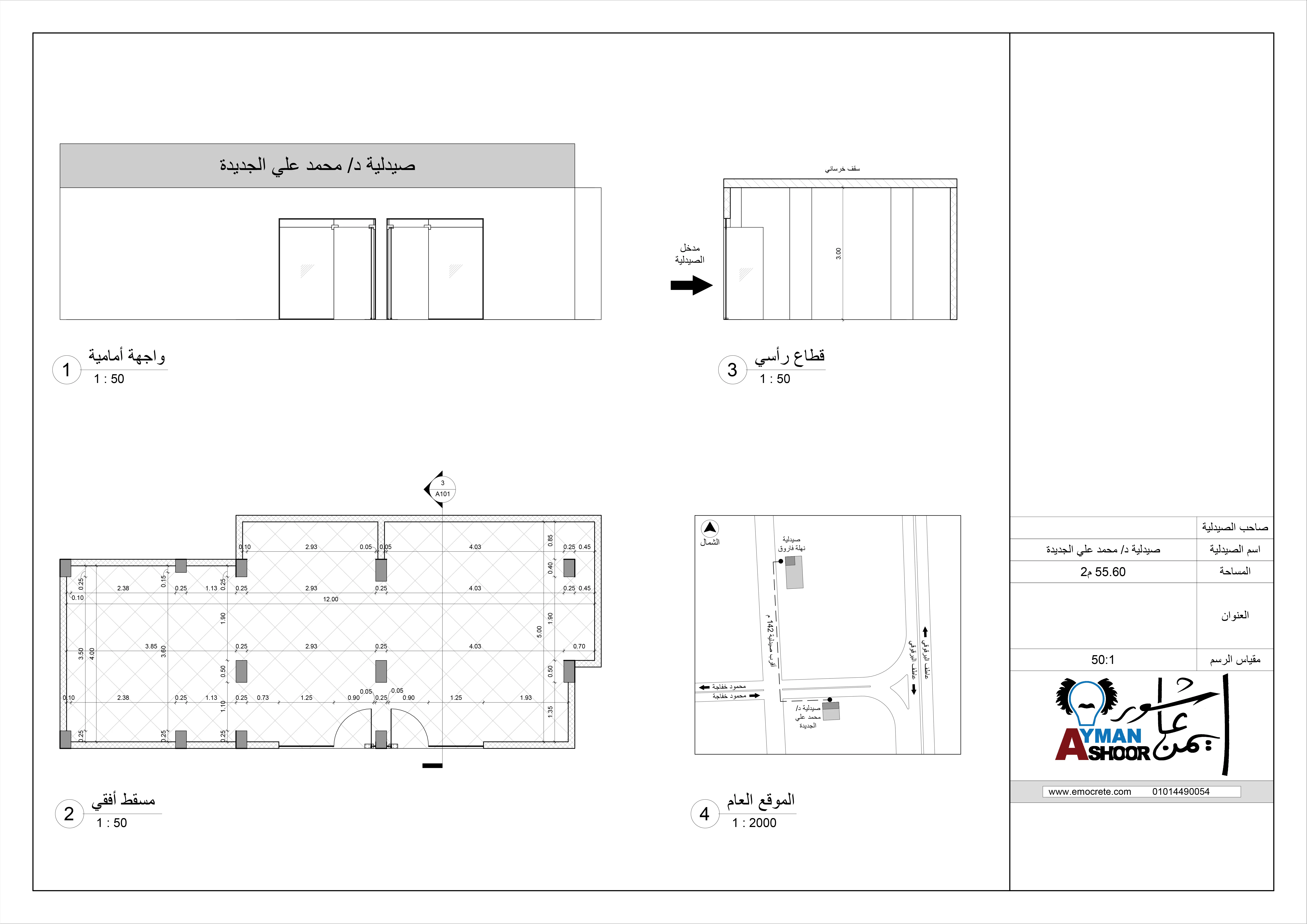

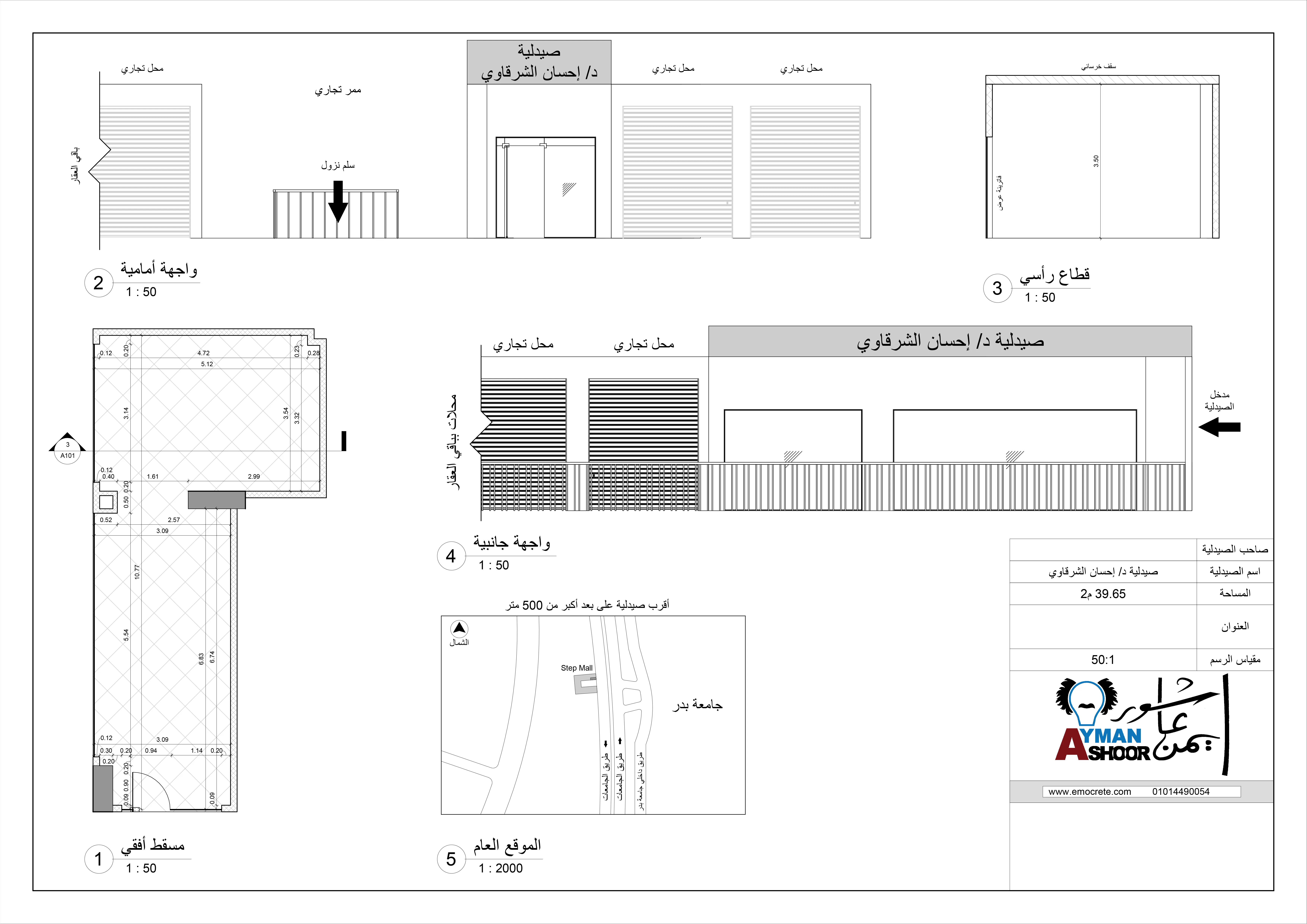

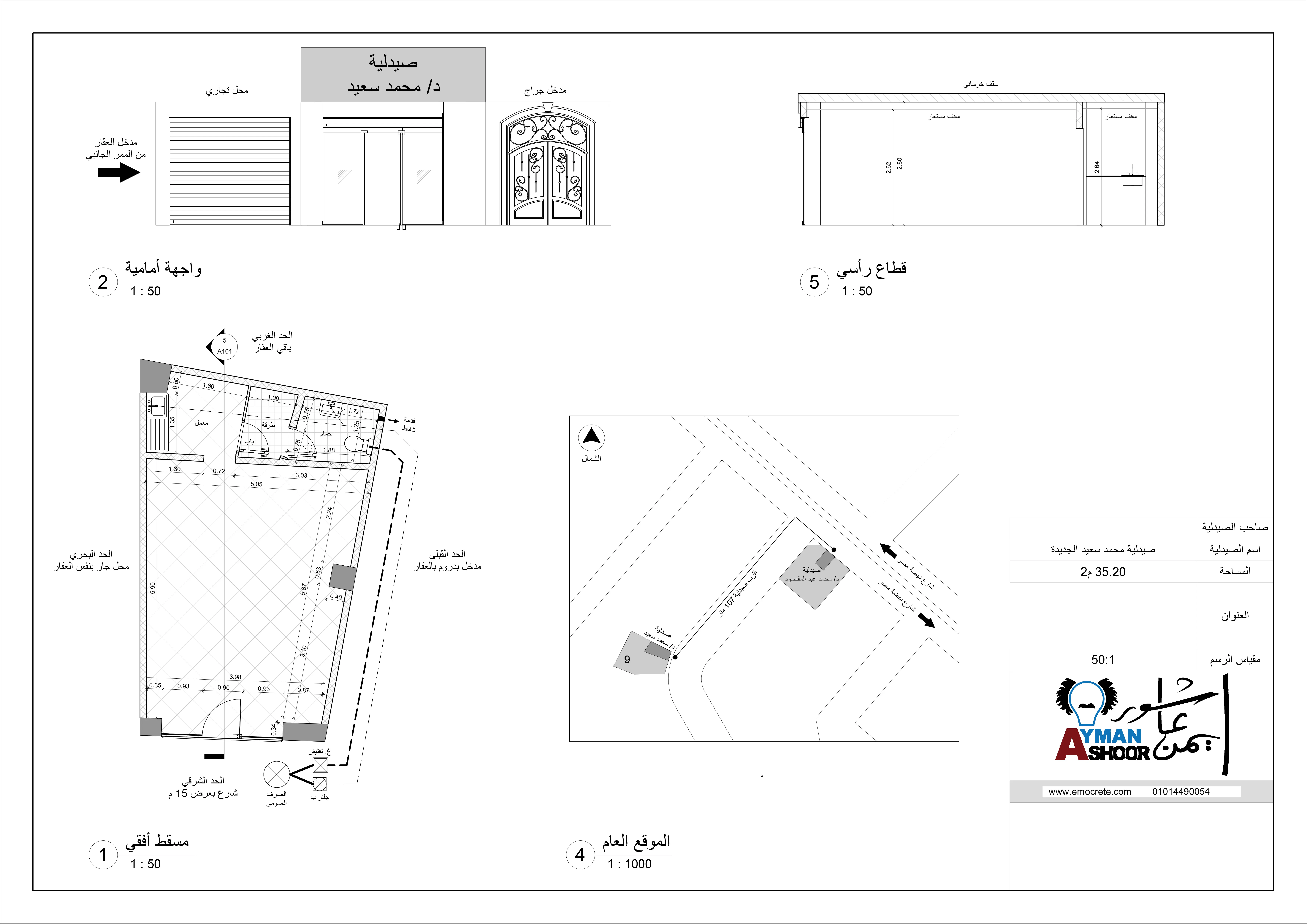

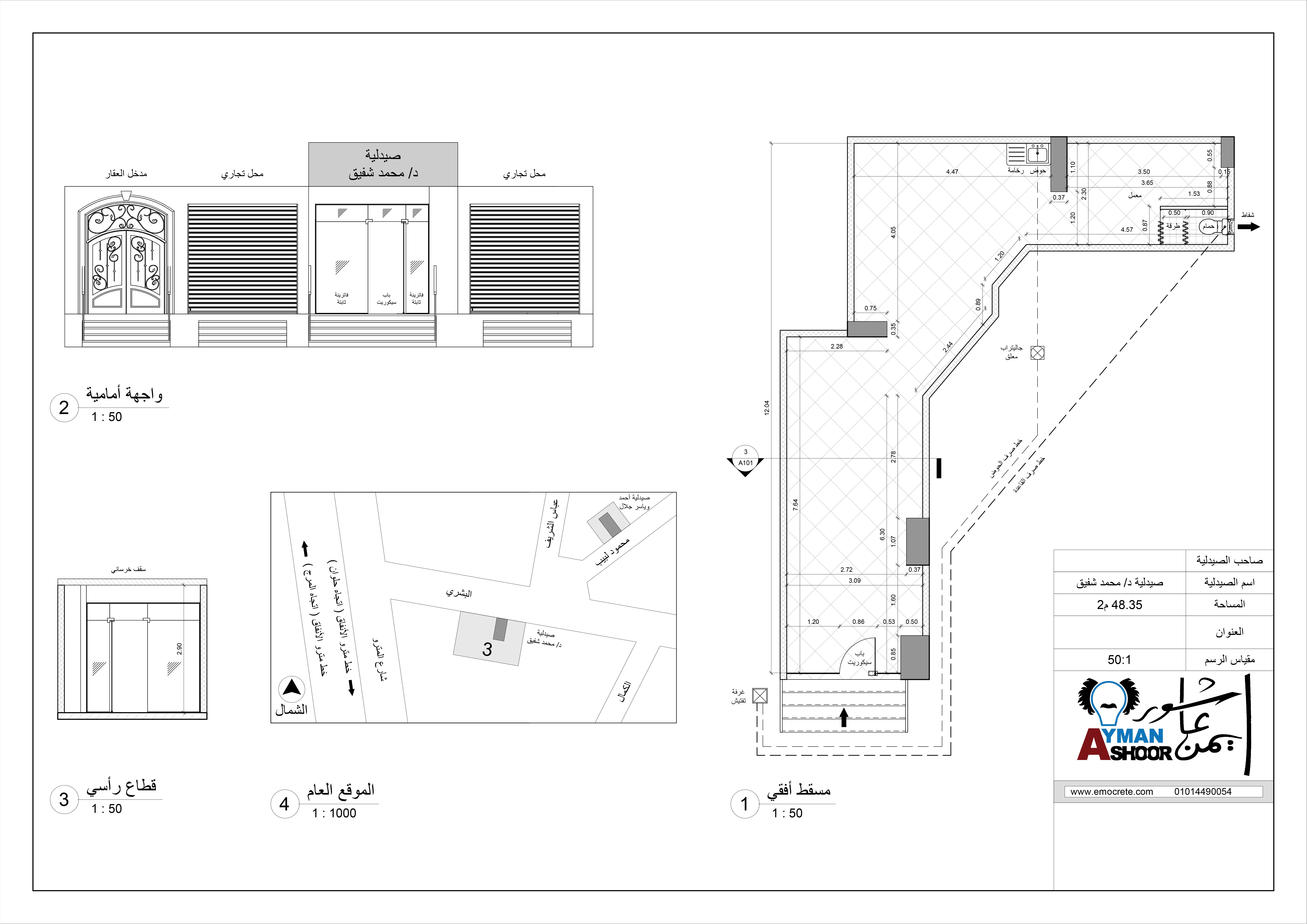

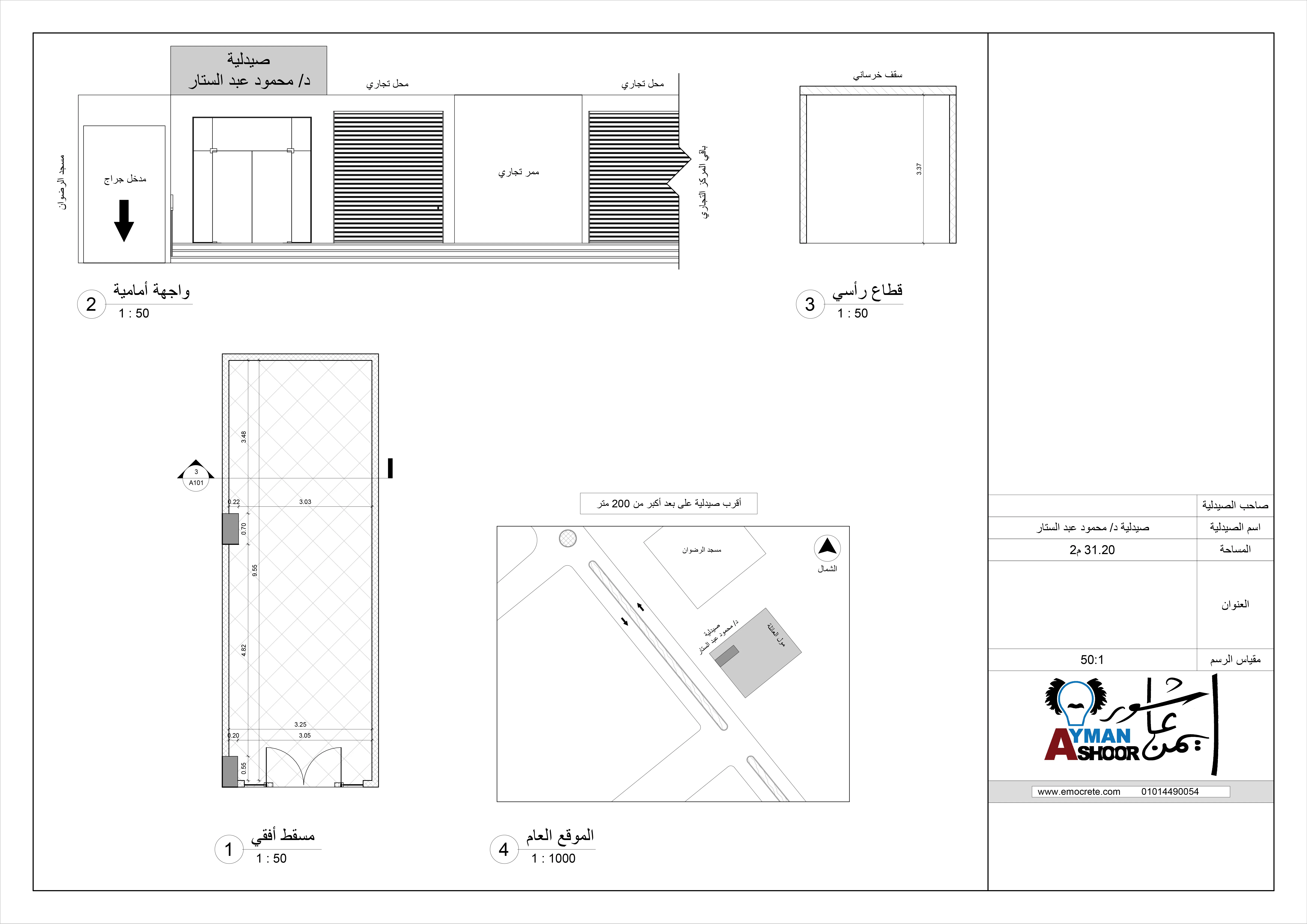

نماذج رسم هندسي لصيدلية

خدمات الرسم الهندسي للصيدليات

رسم هندسي للمعاينة الأولى

3 نسخ بختم مهندس نقابي للتقديم مرفقة بطلب ترخيص صيدلية

2500

جنيه

اطلب الخدمة

رسم هندسي للمعاينة الثانية

نسخة أصل مختومة بختم نقابة المهندسين + عدد 2 صورة طبق الأصل بختم حي من مهندس نقابي

3500

جنيه

اطلب الخدمة

تعديل الرسم الهندسي لصيدلية

نسخة أصل مختومة بختم نقابة المهندسين + عدد 2 صورة طبق الأصل بختم حي من مهندس نقابي

4000

جنيه

اطلب الخدمة

الأسئلة الشائعة

هل يكفي رسم هندسي واحد لترخيص الصيدلية؟

غالبًا يحتاج الملف إلى رسم مبدئي للمعاينة الأولى ثم رسم نهائي مطابق للحالة بعد التجهيز للمعاينة الثانية، خاصة إذا حدثت تعديلات داخلية أو تمت إضافة حمام أو معمل أو تغيير في توزيع الفراغات.

ما أهم رقم في الرسم الهندسي للصيدلية؟

يجب مراجعة المسافة عن أقرب صيدلية، والمساحة الصافية، والارتفاع الصافي. أي خلل في هذه البنود قد يؤثر على قبول المقر.

هل يمكن إعداد الرسم بدون معاينة الموقع؟

لا يفضل ذلك. الرسم المطلوب للترخيص يجب أن يطابق الواقع، لذلك يعتمد على رفع مقاسات فعلي وفحص للعناصر المؤثرة مثل الأعمدة والمداخل والحمام والمعمل والارتفاعات.

هل الرسم يوضح قياس المسافة بين الصيدليات؟

نعم، يجب أن يوضح موقع الصيدلية المطلوب ترخيصها وموقع أقرب صيدلية مرخصة والمسار المستخدم في القياس عندما يكون شرط المسافة محل مراجعة.

ما الفرق بين رسم الصيدلية ورسم محل تجاري عادي؟

رسم الصيدلية يرتبط باشتراطات محددة مثل المسافة بين الصيدليات، المساحة الصافية، الارتفاع، موضع المعمل أو الحمام، وشروط التهوية والصرف، بينما الرسم التجاري العام يركز على النشاط التجاري ومتطلباته البلدية.
